20m3/d醫院污水一體化設備處理工程設計方案

1、前言

一般醫院污水由來自住院部、門診室、實（化）驗室、食堂、浴室、衛生間、試劑室、洗衣房等場所排放的污水組成。該污水是一種低濃度污水，水質與一般生活污水類似，其中除含有有機的和無機的污染物，如各種藥物、消毒劑、解剖遺棄物等污染物，還含有大量病菌、病毒和寄生蟲，成份較為復雜。該廢水如未經處理而直接排入水體，會對周圍水域及土壤等造成較嚴重的污染，從而危害人們的日常生活。為了保護環境、提高社會效益、樹立企業形象，同時執行國家的環保政策，充分體現技術與經濟相結合的原則，建設一套完善的廢水處理設施成為當務之急。衛生服務中心擬做好醫院污水的處理，委托我公司對該污水處理站進行設計，經處理后的水達到《醫療機構水污染物排放標準》。

四川綠光環保工程公司服務范圍包括環保工藝設計、承接環保工程、環保工程技術咨詢，以及環保設備的生產。我們的業務領域涵蓋了生活污水、醫院醫療污水設備、食品生產廢水、養殖廢水、電鍍廢水、磷化廢水、印染廢水、油脂廢水、機械加工污水、家具生產污水、洗車廢水、小區污水處理設備、中水回用設備、鄉鎮社區污水處理設備、農村社區污水處理設備、賓館飯店隔油池、油煙凈化設備及工程設計等其他環保水處理設備。等的治理。其中，在污水集成處理（即一體化成套污水處理設備）方面擁有豐富的工程經驗和良好的專業水準。

我公司在研究同類型污水處理工程以及了解項目實際狀況的基礎上，并結合我公司在同類污水治理中的經驗，編制了此方案，以供項目領導、技術人員、當地環保部門和有關專家審查。

技術總監：高先生
手機：1388 0843 666
電話：028-6644 5555
郵箱：82390390@QQ.COM
網站：www.txjtylj.com

2、設計規模與標準

2.1設計規模

根據國家環境保護總局文件環發<2003>197號《醫院污水處理技術指南》:設備齊全的大型醫院或500床以上醫院：平均污水量為400-600L/床.d,Kd=2.0-2.2。 根據設計方提供的有關資料和院方要求，該醫院每天污水排水量為20m3/d。設計處理時間為20h，處理水量為1m3/h。

2.2 設計進水水質

鑒于院方未提供排放原水的水質檢測報告，擬定該醫院污水原水水質（依據《醫院污水處理技術指南》中規定：無實測資料時可參考的數據。）設計污水處理站進水水質，即化糞池出水水質，如下：

CODcr               ≤300mg/L

BOD5                ≤150mg/L

SS                  ≤100 mg/L

類大腸桿菌群        ≤3×108個/L

PH                   6~9

2.3 設計出水水質

根據設計方的要求，處理后的水質要求達到《醫療機構水污染物排放標準》 (GB18466-2005)表2中的排放標準，設計主要出水指標如下：

CODcr               ≤60mg/L

BOD5                 ≤20mg/L

SS                  ≤20 mg/L

NH3-N：              ≤15 mg/L

PH                    6－9

余氯                 ≤0.5 mg/L

類大腸菌群數         ≤500MPN/L

不得檢測出腸道致病菌和結核桿菌

3、設計范圍與原則

3.1 設計范圍

污水處理區塊范圍：從污水進入調節池至標準排放口之間構筑物（包括總平面布置）及配套設計。而污水處理站外的廢水進水管與外排出水管不包括在本方案之內。

3.2 設計原則

[1] 采用先進工藝，新型設備，減少投資，節省能耗，降低運行費用；

[2] 要求工藝和設備布置合理，結構緊湊，占地面積小；

[3] 操作維護管理方便、技術要求簡單，宜于長期使用。

3.3 設計依據

[1] 設計方提供的水質水量參數；

[2]《污水綜合排放標準》（GB8978-1996）；

[3]《醫療機構水污染物排放標準》（GB18466-2005）；

[4]《地表水環境質量標準》 （GB3838-2002）；

[5]《室外排水工程設計規范》（GBJ14-87）；

[6]《室外給水設計規范》（GB50013-2006）

[7]《給排水工程結構設計規范》（GB69-84）；

[8]《城市區域環境噪聲標準》(GBJ3096-93)；

[9]《水處理工程師手冊》和《三廢處理工程技術手冊》

[10] 相關法律法規。

4、污水處理工藝及說明

4.1工藝說明

本工藝中采用水解酸化+兩級接觸氧化的生化處理工藝，該工藝是澳博公司開發的污水處理工藝，在住宅區、賓館、療養院、醫院等生活有機污水處理有成功經驗，是成熟的水處理工藝，主要是去除污水中的有機物和懸浮物。

整個處理裝置為成套鋼制設備,具有處理效果好，運行成本低，占地面積小的特點，主體設備保用20年以上，根據業主要求可安裝于地上或地下。

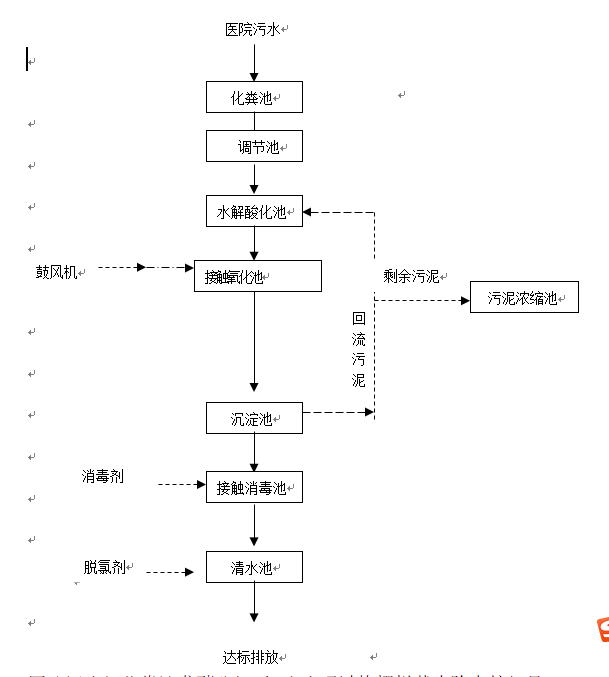

采用工藝流程圖如下：

　

醫院污水經化糞池發酵分解后，出水通過格柵攔截去除大粒徑懸浮物后進入調節池，進行水質水量的調節，然后通過泵提升到水解酸化池。在水解酸化池內將大分子以及大部分有機物分解，降低部分COD，便于后續好氧生化處理。污水自流進入一級接觸氧化池，進行初步生化處理，出水再進入二級接觸氧化池進行深度生化處理，在二級接觸氧化池中，設置有生物填料，在生物填料上附著有一層生物膜，生物膜對于水中的有機物進行吸附、吸收、降解，從而使廢水中的有機物得以充分凈化；接觸氧化池出水再進入二沉池，經沉淀處理后，污水中的大部分懸浮物和部分有機物給去除下來。二沉池出水進入消毒池，投加消毒液消毒，達標排放。

二沉池污泥氣提回流到水解酸化池，剩余污泥進入污泥濃縮池，污泥濃縮池污泥由污泥泵自動控制打入化糞池進行厭氧處理。

4.2工藝選擇

1、 有機物去除

污水中有機物（大多數能被微生物所利用部份稱為BOD5）的去除是靠微生物的吸附作用和微生物的代謝作用，然后對污泥與水進行分離完成的。生化反應又分為厭氧階段、兼氧階段和好氧階段。

厭氧階段（化糞池）：廢水在通過掛著產氣菌（甲烷菌）的填料層時，在產氣菌（甲烷菌）的作用下，將水中小分子的物質如有機酸和醇通過新陳代謝作用轉變為最基本的化合物CH4和H2O，從而達到去除COD的目的。

水解酸化階段：廢水通過掛上生物菌膜的填料層，大量微生物將進入水中的顆粒物質和膠體物質迅速截留和吸附，截留下來的物質吸附在水解生物菌表面，在大量水解細菌的作用下將不溶性有機物分解為可溶性物質，在產酸菌的協同作用下將大分子物質、難以降解的物質轉化為易降解的小分子物質。

好氧設計階段：本工程中好氧段采用接觸氧化法進行凈化。活性污泥中的微生物在有氧的條件下將污水中的一部分有機物用于合成新的細胞，將另一部分有機物進行分解代謝以便獲得細胞合成所需的能量，其最終產物是CO2和H2O等穩定物質。在這種合成代謝與分解代謝過程中，溶解性有機物(例如低分子有機酸等易降解有機物)直接進入細胞內部被利用。而非溶解性有機物則首先被吸附在微生物表面，然后被酶水解后進入細胞內部被利用。微生物的好氧代謝作用對污水中的溶解性有機物和非溶解性有機物都起作用，并且代謝產物是無害的穩定物質，因此可以進一步降低污水中的殘余有機物。

2．斜管沉淀去除好氧池污泥

污水中通過好氧池后，污泥（好氧菌種）隨池出水較多，必須通過高效率沉淀作用使好氧菌種沉淀下來，采用斜管沉淀工藝，是淺層沉淀理論，強化沉淀的能力，從而污水得以澄清，沉淀下來的污泥（好氧菌種）通過泵回流到厭氧池重復使用。

3. 大腸桿菌及病毒的去除

根據《醫院污水處理設計規范》，醫院醫療廢水必須經消毒處理，采用消毒能力較強的二氧化氯進行消毒處理，二氧化氯能在較短的時間內殺滅廢水中的大腸桿菌和病毒。



4.3工藝特點

4.3.1 采用二級生化處理工藝，結構簡單，處理效率高，占地省，污泥量少。

4.3.2 好氧生化池采用接觸氧化處理工藝運行穩定抗沖擊負荷好，增加了處理效果的穩定性。

4.3.3 主要采用生化處理工藝，以及一次提升后水自流，動力消耗低，整體設施運行費用低。

5、詳細設計說明

5.1格  柵

格柵的目的是去除廢水中那些在性質上或在顆粒大小上不利于后續處理過程的粗大懸浮物或漂浮物。

格柵采用人工格柵，縫隙寬度為10mm。

5.2調節池

功能：接納化糞池出水，調節水質水量，為后續處理提供均勻水量。

配置：水泵2臺，每臺0.75KW，一用一備



5.3 LGYW-1一體化污水處理設備

功能：通過生化處理分解醫療廢水中的有機污染物，同時進行消毒處理。

設備總尺寸：4m×1.5m×2.5m，內部各功能設置如下：

1. 水解酸化池

功能：將廢水中的有機污染物通過水解酸化菌的作用水解為小分子的有機酸和醇等物質。

配置：組合填料3立方，填料支架1套。

2.接觸氧化池

功能：在曝氣的作用下，裝置中的好氧菌將廢水中的小分子有機污染物分解為二氧化碳和水，降低廢水中的COD。

配置：彈性填料3立方，填料支架1套；鼓風機1臺，HC-25S，0.37KW；曝氣系統1套，

配置：彈性填料3立方，填料支架1套；曝氣系統1套，

3. 二沉池

功能：利用高效斜管沉淀二級接觸氧化池出水中的菌膠體和懸浮物，使出水清澈。

配置：高效斜管填料4立方，填料支架1套。

4. 消毒池

功能：向該池投加二氧化氯發生器殺滅醫院污水中的細菌和病毒等微生物。

配置：全二氧化氯加藥機一套。

6. 清水池

功能：為滿足加氯接觸時間而設置的水池，消毒更充分，水質更穩定。

7. 污泥濃縮池

功能：貯存二沉池沉淀污泥和菌膠體，由污泥泵定期打入化糞池處理。

配置：污泥泵一臺。

5.4 設備間

功能：內放置鼓風機、消毒設備、脫氯設備等。

房屋尺寸：2m×3m×2.5m （可以根據現場情況調整）

6、總體工程設計說明

6.1總平面布置原則

結合工程場地的地形、地貌，力求使工藝設備布置集中，并使污水污泥流程流向短，節約用地，同時考慮清污分流。

6.2 豎向布置

豎向布置盡量利用場地的地形高差使污水重力自流，減少水力提升設備，降低運行能耗。道路保持原地形的坡降，場地雨水徑流排入道路，沿坡降匯流至排水溝進行排放。

6.3供配電設計

6.3.1設計范圍

對污水處理站的用電設備的電氣負荷、低壓配電系統，動力電纜和照明電線、用電設備的控制方式進行初步設計，并作出投資估算。

6.3.2現有供電系統概況及設計

本污水站為三級負荷，通過現場調查和對各類用電負荷計算分析，擬在室外設明裝配電箱，電力電源380V/220V，照明電源220V。

6.4 給水排水與消防

給水利用廠區內自來水，用DN25管引入，主要用于泵的引水、化藥劑及清洗場地等，排水排入本工程的調節池內，雨水直接或沿道路排入河溝。消防根據GBJ16-87《建筑設計防火規范》規定，可適當配置泡沫滅火器。

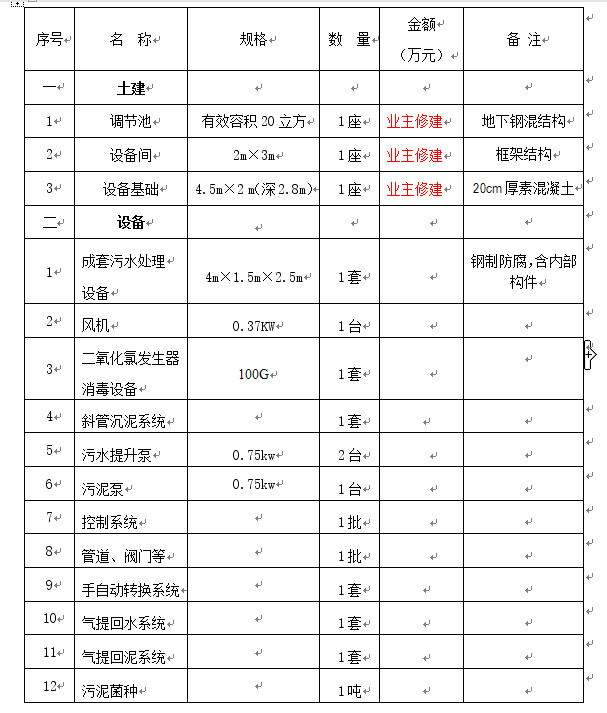

7、總投資估算

　 注：總造價中不包括土建費用和污水處理站外管路及配電室進線費用。 8、運行費用估算 9、工程時間

工程設計     3天

土建施工 20天

設備制作      20天

安裝、調試    15天

工期合計：   38天

四川壓濾機

10、售后服務承諾

工程竣工后我方提供詳細操作手冊，并免費培訓污水處理站管理及操作人員。污水處理工程竣工后我方為設備正常運行提供一年免費保修期，免費保修期內及時排除各種設備故障。免費保修期后，我公

司承諾長期維修。在保修期內，在污水處理站操作管理人員不能排除故障情況下，應及時通知我方，我公司在接到通知之時起四十八小時內到達現場進行處理。在免費保修期內，我方每季定期回訪一次，協助污水處理站操作管理人員做好污水處理工程管理工作。在有償維修期內，我方應向業主提供設備及零部件供應商的聯系地址。屬于正常的維修工作僅收取人工計日工資費主要設備質保一年。
